H 型四台联动丝杆升降机 多机同步螺旋升降机构 厂家成套供应

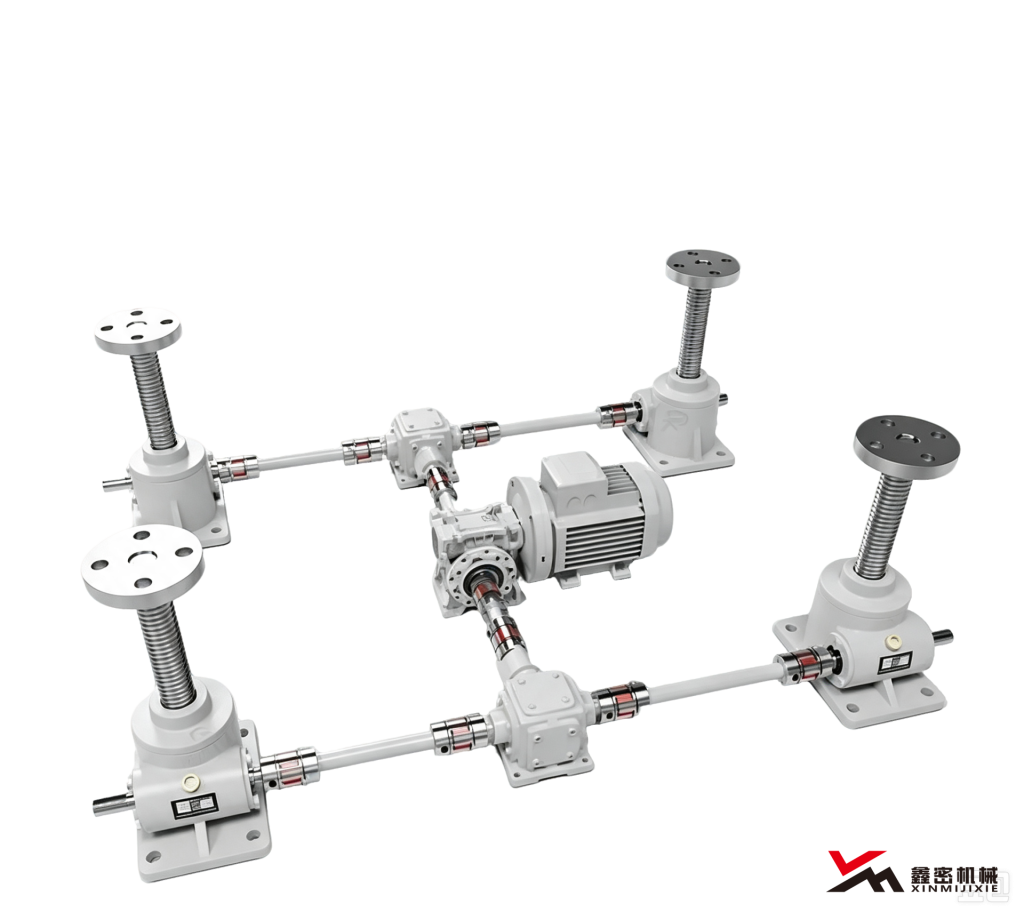

H 型四机联动系统结构组成

1. 蜗轮丝杆升降机本体（4 台）

   主流选用 SWL 系列蜗轮蜗杆丝杆升降机，核心传动副为蜗轮蜗杆配合梯形丝杆，具备机械自锁功能。设备停止运行后，丝杆可以牢牢锁死当前高度，不会因为负载自重发生下坠，安全系数高。根据工况可以选择普通梯形丝杆，也可更换滚珠丝杆版本，提升升降效率、降低运行摩擦。法兰顶盘、底座接口均可按需选配。

2. 直角转向器（换向箱）

   作为动力分配核心部件，把一路输入动力拆分为多路输出，改变传动方向，实现 H 型框架动力分流，保障四路输出转速严格一致，是整套系统实现同步的关键部件。

3. 传动轴与弹性联轴器

   采用万向传动轴 + 弹性联轴器组合，补偿安装过程当中产生的微小同轴度误差，吸收运行振动，缓冲冲击载荷，避免硬连接造成部件磨损、断轴，降低安装调试的精度门槛。

4. 驱动单元

   可配置普通三相电机、刹车电机、伺服电机、减速电机；也可取消电机，改为手摇驱动，适配无电源现场手动调平工况。

H 型布局对比其他联动方案优势

1. 纯机械刚性同步，不依赖复杂电控

   很多用户会误以为多台同步必须依靠伺服编码器做闭环控制，成本高调试复杂。H 型机械联动方案依靠传动轴、转向箱实现物理同步，普通普通电机就可以完成四点同步升降，控制系统简单，故障率低，后期维护简单。对比液压升降方案，没有漏油隐患，不受油温影响，位置保持能力更强。

2. 四点分布，抗偏载能力强

   四台升降机布置在工作台四个角，H 框架传动结构，大跨度台面受力均匀。设备在升降过程中，如果台面存在局部偏载，四个支点可以共同分摊载荷，相比两点升降结构，抗倾覆能力更强，适合长宽比较大的方形、矩形平台举升。

3. 自锁安全，定位稳定

   蜗轮蜗杆升降机自带自锁特性，升降到位断电即可锁止高度，不需要额外增加抱闸机构，适合需要长时间保持举升高度的工况，设备停机不会发生溜降，提升现场使用安全性。

4. 参数全维度非标适配

   单台承载吨位、丝杆有效行程、升降速度、丝杆防护形式（防尘罩、防护管）都可以按需定制。低速重载选用梯形丝杆；高频往复工作选用滚珠丝杆；粉尘潮湿环境可以做防护升级。驱动形式电动、手摇均可切换。

5. 安装适配性强

   底座为标准法兰底座，可立式安装，也可以根据设备空间做倒装、侧装方案，满足设备内部狭小空间布置需求。

实际应用行业与工况

• 自动化设备工装平台升降、大型模具举升移位；
• 各类试验检测平台整体调平、高低调节；
• 冶金、矿山配套设备高度调节机构；
• 生产线升降工位、大型装配工装；
• 污水处理刮泥机配套调节、闸门高度微调；
• 大型试验台、实验室重载升降平台。

注意：机械同步不等于完全零误差，受加工、装配、丝杆间隙影响，会存在微小的固有误差；如果工况对同步精度要求极高，可增加伺服闭环补偿方案。

选型需要提供哪些参数

1. 总负载重量，单台升降机实际承受载荷；
2. 需要的最大升降行程；
3. 平台长宽尺寸，升降机安装点位间距；
4. 每分钟升降速度要求；
5. 驱动方式：电动 / 手摇；电机电压、是否需要伺服；
6. 使用环境：室内 / 室外，粉尘、潮湿等工况；
7. 安装方式：正装、倒装，空间限制条件。
